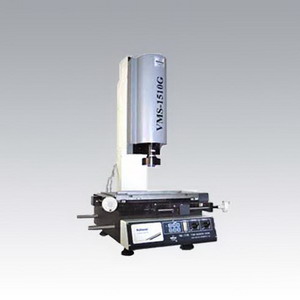

標準型VMS-1510G影像測量儀

■產品用途

     該儀器適用于以二坐標測量為目的的一切應用領域,在機械、電子、儀表、塑膠等行業被廣泛使用。

■產品特點

儀器具體多種數劇處理、顯示、輸入、、輸出功能，特別是工件擺正功能非常實用；儀器備有RS-232接口，與電腦連接后，采用專門測量軟件M2D可對測繪圖形進行處理及輸出。用戶可根據各自的需要選配打印機和不同的測量與瞄準系統。

■技術規格

1.工作臺

　金屬尺寸：354*228mm

　玻璃臺尺寸：210*160mm

　運動行程：150*100mm

2.儀器重量：100kg

3.外型尺寸（長*寬*高）：540*560*850mm

4.Z軸升降行程：150mm; 工作距離：108mm

  X、Y、Z數顯解析度：0.5µm; X、Y坐標示值誤差：≤(3+L/75)μm(L為被測長度單位:mm)

5.影像系統

  攝象機： 彩色1/3“CCD攝象機
視頻總倍率： 33X~195X
物方視場： 8.1~1.3mm
雙焦物鏡倍率：0.7~4.5X
表面光源與透射光源均用LED，亮度可調

6.電源:180V（AC）~260V（AC）50Hz, 功率: 50W

7.儀器標準配備及選購件(0.5X附加鏡,2X附加鏡,特殊配備0.5X鏡筒)

儀器配件	1X鏡筒(標準配備)		0.5鏡筒(選購)		工作距離(mm)
雙焦鏡	0.7X~4.5X		0.7X~4.5X
附加鏡	視頻倍率	物方視場(mm)	視頻倍率	物方視場(mm)
0.5X(選)	16.5X~97.5X	16.2~2.6	8.3X~48.5X	32.4~5.2	189
標準配備	33X~195X	8.1~1.3	16.5X~97.5X	16.2~2.6	108
2X(選)	66X~390X	4~0.7	33X~195X	8.1~1.3	38
